一、TTL低速1×9光模塊概述

TTL低速1×9光模塊是光通信領域中一種重要的組件。其中，“TTL”是Transistor - Transistor Logic的簡寫，代表著一種電平邏輯，通常采用二進制來表示數據，以高、低電平來對應二進制的“0”和“1”。對于發送端而言，邏輯值“1”所對應的電壓范圍是（2.4 - 5）V，邏輯“0”所對應的電壓范圍是（0 - 0.5）V；對于接收端而言，當電壓范圍在（2 - 5）V時，認為是邏輯“1”，當電壓范圍為（0 - 0.8）V時，認為是邏輯“0”，當電壓＞5V或者處于（0.8 - 2）V時，則無法判斷邏輯值。

“1×9”指的是光模塊的封裝形式，這種封裝具有特定的尺寸和結構，方便在各種設備中進行安裝和使用。而“低速”則體現了其數據傳輸速率相對較低的特點，常見的速率有0 - 2M、84M等，與高速光模塊相比，更適用于對傳輸速率要求不是特別高的場景。

二、TTL低速1×9光模塊的規格參數

1.速率方面

TTL低速1×9光模塊的速率多樣，有0 - 2M、84M、155M等不同選擇。例如，有的模塊速率為2M，可滿足一些對數據傳輸速度要求不高，但穩定性要求較高的應用場景；而84M速率的模塊則能在一定程度上提高傳輸效率，適用于一些特定的工業控制或小型數據中心的低速數據傳輸。

2.波長和傳輸距離

波長也是光模塊的重要參數之一。有850NM等不同的波長規格，不同波長適用于不同的傳輸距離和應用環境。以850NM波長的多模雙纖模塊為例，其傳輸距離一般可達550M；而單模雙纖模塊在采用合適的波長和技術時，傳輸距離可以達到20KM甚至更遠，像一些工業級的20KM單模雙纖TTL低電平光模塊就能夠滿足長距離的低速數據傳輸需求。

3.接口類型

常見的接口類型有SC、FC、ST等。SC接口是一種插拔式的接口，具有操作方便、連接穩定的特點，被廣泛應用于TTL低速1×9光模塊中；FC接口則常用于對連接穩定性和可靠性要求較高的場合，如一些軍工級的TTL低速1×9光模塊可能會采用FC接口；ST接口在早期的光通信系統中較為常見，現在也仍有一定的應用。

4.電壓

一般來說，TTL低速1×9光模塊的電壓為3.3V，這種統一的電壓規格有助于模塊在不同的設備中實現兼容和穩定運行。

三、TTL低速1×9光模塊的應用場景

1.工業控制領域

在工業自動化生產線上，需要對各種設備進行實時監控和控制，這些數據的傳輸對速率要求不是特別高，但對穩定性和可靠性要求極高。TTL低速1×9光模塊可以將傳感器采集到的數據準確無誤地傳輸?shù)娇刂浦行?，?shí)現對生產過程的精準控制。例如，在一些機械加工車間，通過TTL低速1×9光模塊連接傳感器和控制器，能夠?qū)崟r監測設備的運行狀態，及時發現故障并進行處理。

2.數據中心的低速數據傳輸

數據中心除了有高速的數據交換需求外，也存在一些低速數據的傳輸場景，如設備的管理信息、監控數據等。TTL低速1×9光模塊可以滿足這些低速數據的傳輸需求，并且由于其成本相對較低，能夠在一定程度上降低數據中心的建設和運營成本。

3.單片機串口服務器

在單片機串口服務器中，TTL低速1×9光模塊是一種常用的配件。它可以將單片機產生的TTL電平信號轉換為光信號進行傳輸，實現遠距離的數據通信。例如，在一些遠程監控系統中，單片機通過串口服務器和TTL低速1×9光模塊，將現場采集的數據傳輸?shù)奖O(jiān)控中心，方便管理人員實時了解現場情況。

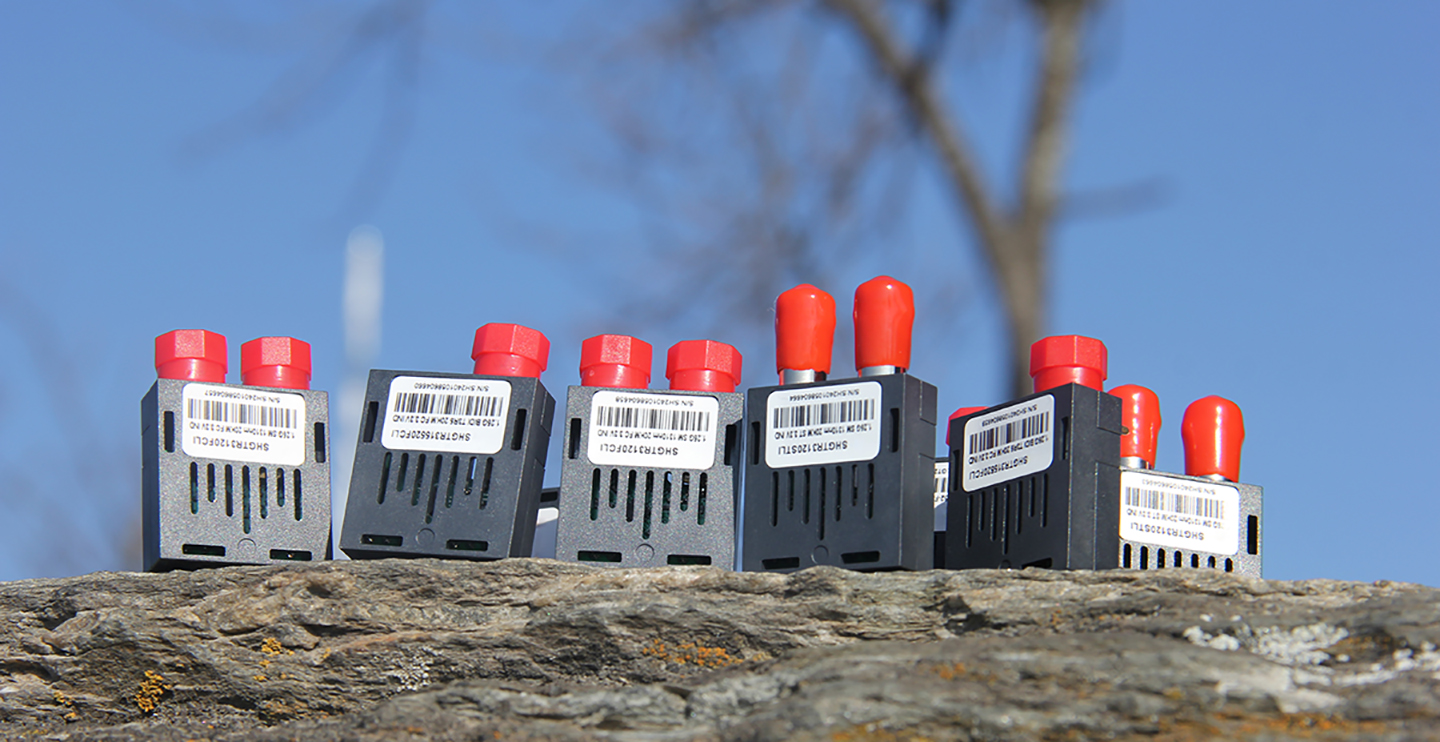

四、TTL低速1×9光模塊的品牌和產品舉例

山海通信

湖北山海光通信技術有限公司是一家知名的光模塊生產廠家，推出了多款TTL低速1×9光模塊產品。

速率包含0~2M、10M、84M

溫度：商業級（0~70℃）、工業級（-40~85℃）

可選單纖、雙纖

接口可選ST、SC、FC

可選多模、單模

傳輸距離可選550m、2km、20km、40km、60km、80km、100km、120km

波長可選850nm、1310nm、1490nm、1550nm

六、TTL低速1×9光模塊的發展趨勢

1.更高的穩定性和可靠性

隨著工業自動化和通信技術的不斷發展，對TTL低速1×9光模塊的穩定性和可靠性提出了更高的要求。未來，光模塊廠家將不斷優化產品的設計和制造工藝，采用更優質的材料和更先進的芯片技術，以提高模塊在復雜環境下的抗干擾能力和長期運行的穩定性。例如，在一些惡劣的工業環境中，模塊需要能夠抵抗高溫、低溫、潮濕、振動等多種因素的影響，保證數據的準確傳輸。

2.更低的功耗

為了降低能源消耗和運營成本，TTL低速1×9光模塊將朝著更低功耗的方向發展。通過改進電路設計和采用低功耗的芯片，減少模塊在工作過程中的能量損耗。這不僅有助于降低使用成本，還符合環保和可持續發展的要求。

3.與其他技術的融合

未來，TTL低速1×9光模塊可能會與物聯網、人工智能等技術進行更深入的融合。例如，在物聯網應用中，大量的傳感器需要進行數據傳輸，TTL低速1×9光模塊可以作為數據傳輸?shù)闹匾h(huán)節，與物聯網平臺實現無縫對接。同時，借助人工智能技術，可以對光模塊的運行狀態進行實時監測和智能管理，提高光模塊的使用效率和可靠性。
